LECTEUR DE DISQUETTE :

Au fil des années, deux formats se sont imposés pour les disquettes .

Au début, tous les PC contenaient des lecteurs de format 5 pouce ¼ .Ce format avait été emprunté aux ancêtres du PC .Mais avec le temps, ce sont les lecteurs 3 pouce ½ qui ont pris le dessus, à l’avenir on aura des lecteurs qui liront les disquettes de 3 pouce ½ et les disquettes 120 MO .

Capacité des disquettes :

Format :	Capacité :	Type de disquette :
5 pouce 1/4	360 ko	2S 2D(double face, double densité)
5 pouce 1/4	1.2 Mo	2S HD(double face, haute densité)
3 pouce 1/2	720 ko	2S 2D(double face, double densité)
3 pouce 1/2	1.44 Mo	2S HD(double face, haute densité)
3 pouce 1/2	2.88 Mo	2S ED(double face, extra haute densité)

• Description :

Sortie de son enveloppe, une disquette ressemble à un disque microsillon 45 tours ; il est en mylar et revêtu d’oxyde de fer .Les données sont codées sur la disquette en utilisant le codage MFM ; le codage RLL n’est ni utilisé ni prévu pour les disquettes, sauf pour les cartouches Bernouilli, D’Ioméga , qui stockent chacune 20 Mo .

Les disquettes sont rangées dans leur propre essuie- disque : une enveloppe semi- rigide doublée d’un matériau ouaté qui piège la poussière lorsque la disquette tourne . C’est pourquoi les premières disquettes simple face qui étaient glissés dans leur pochette n’étaient pas valables : Toute la poussière s’accumulait sur l’autre face et tombait d’un coup sur la tête .L’enveloppe est munie d’un trou permettant la lecture ou l’enregistrement de la disquette sans avoir à la retirer de l’enveloppe . En général, il est inutile de nettoyer une disquette .

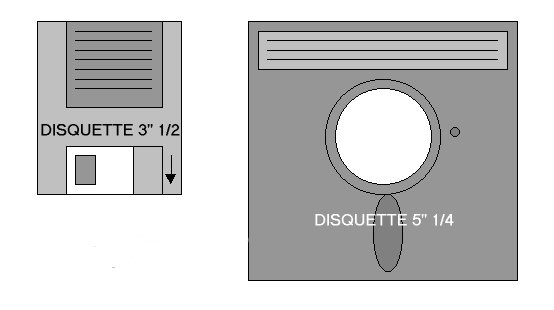

Cette figure montre les 2 sortes de format de disquette :

La durée de vie d’une disquette est de 3 ou 4 ans d’après le fabricant .

La capacité des disquettes vont de 360 Ko à 2.88 Mo .

• Problèmes rencontrés :

Dans un premier temps vous , vous avez le facteur poussière qui joue un rôle très important concernant le dysfonctionnement du lecteur de disquette , ensuite vous avez tous les autres paramètres qui sont : Le froid, la chaleur, l’humidité, et pour finir quelque chose que l’on néglige assez souvent le magnétisme .

• Précautions à prendre pour la disquette :

En ce qui concerne les précautions à prendre , elles sont simples, elles répètent les informations ci-dessus .

• Vitesse de rotation du lecteur de disquette :

En général , le lecteur de disquette a une rotation de 360 tours/minutes

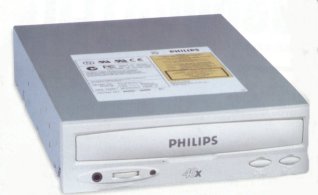

Lecteurs de CD-ROM :

Fonctionnement du lecteur :

C'est une cellule photoélectrique qui permet de capter le rayon réfléchi, grâce à un miroir semi- réfléchissant comme expliqué sur le dessin suivant: Un chariot permet de déplacer le miroir de façon à pouvoir accéder au CD-ROM en entier.

Il est ainsi possible de stocker sur ce support des musiques, des images, des vidéos, du texte et tout ce qui peut être enregistré de façon numérique.

• Ses caractéristiques :

Le lecteur CD-ROM est caractérisé:

• Par sa vitesse: celle-ci est calculée par rapport à la vitesse d'un lecteur de CD- Audio (150 Ko/s). Un lecteur allant à 3000Ko/s sera caractérisé de 20X (20 fois plus vite qu'un lecteur 1X)
• Par son temps d'accès. C'est le temps moyen qu'il met pour aller d'une partie du CD à une autre.
• Par son type: ATAPI (IDE) ou SCSI

Le CD-ROM (Compact Disc - Read Only Memory) est un disque optique de 12 cm de diamètre et de 1mm d'épaisseur, permettant de stocker des informations numériques, sa capacité à correspondant à 650 Mo de données informatiques (correspondant à 300000 pages dactylographiées) ou bien jusqu'à 78 min de données audio. Le Compact Disc a été inventé par Sony © et Philips ©.

• Composition d’un CD-ROM :

Le CD est constitué de matière plastique, recouvert d'une fine pellicule métallique sur une des faces. Les pistes sont gravées en spirales, ce sont en fait des alvéoles d'une profondeur de 0,83µ et espacées de 1,6µ. ces alvéoles forment un code binaire, une alvéole correspond à un 0, un espace à un 1.

Exemple: prenons la séquence suivante: 110010101. Celle-ci correspond sur le CD-ROM à deux espaces, deux trous, un espace, un trou, un espace, un trou, un espace, un trou.

On a ainsi une séquence binaire que le lecteur parcourt grâce à un laser; celui-ci est réfléchi lorsqu'il rencontre un espace, il ne l'est pas lorsqu'il rencontre une alvéole.

• Types de CD-ROM :

Voici les différents types de CD-ROM disponibles

• Unités de disques compacts interactifs(CD-I)
• Lecteurs de CD vidéo
• Graveurs de CD-ROM inscriptibles (CD-R) ou CD-ROM réinscriptibles (CD-RW)
• Lecteurs de CD photo
• Unités de CD-ROM pour ordinateurs

CD-I est un format propriétaire de Philips, et permettant à l’utilisateur d’interagir avec le CD pendant la lecture .Etant conçus pour des applications MULTIMEDIA en temps réel, ces disques offrent de meilleurs possibilités de synchronisation que les formats de CD-ROM contenant des données vidéo, audio et texte .

Les formats de CD-TV propriétaires pour environnement familial ressemblent à bien des égards à celui du CD-I .

Bien que maintenant obsolète, le CDTV de commodore est un est un exemple de CD propriétaire pour environnement familial .

CD photo

Kodak est à l’origine du CD photo . Les unités correspondantes sont optimisés pour le traitement des images sur CD .Bien que de nombreux types de lecteurs puissent lire et afficher les données d’un CD photo, beaucoup ne sont pas adaptés pour le traitement d’images et des fonctions comme le grossissement, la suppression de séquences d ’images , le stockage et la récupération de modifications de séquences d’images .

Les unités de CD-R ne sont pas des lecteurs de CD, mais des lecteurs/enregistreurs .A l’aide de ces unités, et en utilisant un type spécifique de CD, vous pouvez créer des disques CD pour distribuer vos propres logiciels ou archiver vos données .

La technologie des disques(disque vidéo numérique) diffère de celle des CD . La norme DVD permet de mettre d’avantage de données sur un disque de même dimension que le CD .Les disques CD peuvent contenir environ 650 Mo et les disques DVD environ 4 go (simple face ) jusqu’à 17 Go(double couche ,double face) .

Le support CD-ROM permet de stocker des données, de la vidéo, de l’audio ou tout autres choses

• Anatomie d’un disque CD

Le disque CD est un support de stockage optique lu par rayon laser . Le disque est constitué de matière plastique moulée par injection, fabriquée au pressage, revêtu d’une couche d’aluminium pour le rendre réfléchissant, puis recouvert d’une pellicule de protection .La durée d’utilisation moyenne d’un disque CD-ROM standard est de 10 à 15 ans. Après cette période, le revêtement d’aluminium s’oxyde et le disque devient illisible .Le disque pourrait être fabriqué en matériau plus durable, ce qui qui porterait sa durée utile à un siècle environ .

Bien que les disques CD n’aient que 12 cm de diamètre, ils contiennent entre 527 et 742 Mo, suivant le format utilisé .Les disques utilisent la même spirale qu’un disque CD AUDIO(60 minutes) qui contient 270 000 secteurs et un maximum de 99 pistes .Le disque utilisé dans les unités de CD-ROM stocke en général 650 Mo dans 333 000 secteurs .

A ce jour nous sommes arrivés à des CD-ROM de 80 minutes ayant une valeur de 700 Mo .

La spirale a une longueur de 3Km et peut contenir deux millions de petites cuvettes (formés par surchauffe sur le disque pour représenter le données)

• Modes de données

Les données enregistrées dans les secteurs d’un CD ne sont pas toutes traités de la même façon ; vous pouvez rencontrer trois types de données, chacune étant représenté par un mode différent .Chaque mode (0-2) est une association de données utilisateur et de données auxiliaires, telles que le code de contrôle ou le code d’autocorrection .

Les données sont des complication avec le numéro de mode .Le mode 0 comprend des champs de données vides et des zéros .Le mode 1 contient des données texte et informatique, avec 288 octets de code de correction d’erreur (ECC) et de code de détection d’erreur(EDC), plus 2048 octets de données d’utilisateur, par bloc . Le mode 2 contient les données audio et les données vidéo .

• Normes et compatibilité :

Pour agrandir la possibilité de fonctionnement de tous le disques CD d’un type spécifique dans l’unité correspondante, les données doivent être stockés et indexés sur les disques de la même façon .

Une palette a été utilisé pour désigner les normes principales des CD : rouge, jaune, orange, vert et blanc .Pour simplifier considérons les normes ainsi :

• Livre rouge : audionumérique
• Livre jaune : stockage des données
• Livre vert : disques CD interactifs(CDI)
• Livre orange : Disque CD inscriptible une fois et CD magnéto – optique .
• Livre blanc : Passerelle pour CD-I

Nous rentrerons pas plus dans le détail concernant les normes des CD .

• Vitesse de rotation :

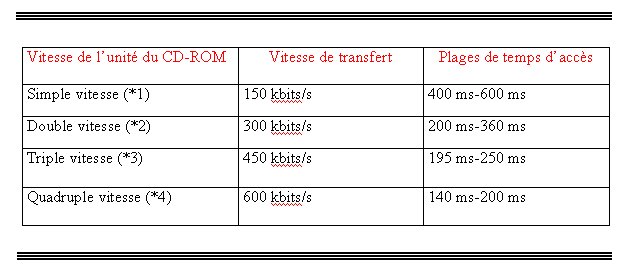

Voici un petit tableau ci-dessus qui vous donnent les caractéristiques de certains lecteurs CD-ROM :

Lecteurs de DVD-ROM :

Le DVD-ROM (Digital Versatile Disc - Read Only Memory) est une variante du CD-ROM dont la capacité est largement plus grande que celle du CD-ROM. En effet, les alvéoles du DVD sont beaucoup plus petite (0,4µ et un espacement de 0.74µ), impliquant un laser avec une longueur d'onde beaucoup plus faible.

Fonctionnement :

Les DVD existent en version "double couche", ces disques sont constitués d'une couche transparente à base d'or et d'une couche réflexive à base d'argent.
Pour aller lire ces deux couches le lecteur dispose de deux intensités pour le laser:

avec une intensité faible le rayon se réfléchit sur la surface dorée

Il existe 4 types de DVD différents:

L'intérêt du DVD touche en priorité le stockage vidéo qui demande une place de stockage importante. Un DVD de 4,7 Go permet de stocker plus de deux heures de vidéo compressées en MPEG-2 (Motion Picture Experts Group), un format qui permet de compresser les images tout en gardant une très grande qualité d'image.

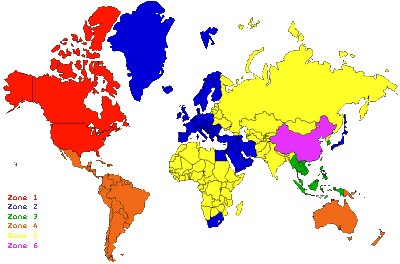

• Les zones :

Les DVD Vidéo sont conçus pour n'être consultables que dans certaines régions du monde: c'est le découpage en zone (qui "empêche" le piratage). Il est ainsi théoriquement impossible de lire un DVD d'une zone en étant dans une autre. Heureusement, les lecteurs de DVD pour PC peuvent les lire grâce à des utilitaires.

Les premiers graveurs de DVD sont apparus il y a peu de temps. Le seul frein est l'existence de deux normes concurrentes et incompatibles:

• DVD-RAM de Toshiba © et Matsushita © stockant 2.6 Go
• DVD-RW de Sony ©, Philips © et HP © stockant 3 Go

Les deux normes permettent de réinscrire des données jusqu'à 1000 fois.

Les autres lecteurs sont plutôt des lecteurs de sauvegarde importante, telle que le lecteur à bande magnétique ou le lecteur magnéto-optique .

A ce jour , les lecteurs de sauvegarde les plus utilisée sont les lecteurs zip ou même pour stocker beaucoup plus de données le graveur, qui sert à la fois de lecteur CD-ROM, mais aussi permet de stocker et de graver ces données .
