Applications 7
Passerelle d’application
Il s’agit de la couche de plus haut niveau du modèle OSI. Cette couche permet aux applications d’accéder au réseau. Les applications utilisateurs et les services du système accèdent en général au réseau par l’entremise d’un processus exécute au niveau de cette couche OSI.
Présentation 6
Cette couche du modèle OSI travaille en étroite collaboration avec la couche Application. Sa principale responsabilité est d’assurer que les données envoyées à la couche Application soient converties, ou se trouvent déjà, dans un format qui sera compris par les processus de la couche Application.
Session 5
Convertisseur de session
La couche session est responsable de l’établissement du maintien et de l’interruption des communications entre applications ou processus du réseau.
Transport 4
Relais de transport
La couche transport est responsable de la transmission des messages entre l’ordinateur source et l’ordinateur destinataire. C’est elle qui crée un circuit virtuel entre deux points du réseau et assure l’intégralité des données(lorsque les niveaux inférieurs ou les protocoles n’assurent pas ce service).
Réseau 3
Relais/Routeur
Cette couche est responsable d’acheminer les paquets sur plusieurs réseau. La couche Réseau ne se préoccupe pas des protocoles sous- adjacents et, par conséquent, les dispositifs(comme les routeurs fonctionnant à ce niveau peuvent être utilisés pour connecter entre des réseaux se fondant sur des technologies de couches Liaison de données et physiques différentes.
Liaison de données 2
Pont
Cette couche a été crée à l’origine comme couche fonctionnelle simple. Mais à ce moment donné, il a fallu la diviser en deux sous- couches- sous-couche de commande de Liaison logique ou sous- couche LLC, et sous-couche de commande d’accès au support ou sous- couche MAC. Ensemble ces 2 sous- couches sont responsables d’acheminer les paquets jusqu’à réseau et depuis le réseau. La sous- couche MAC se préoccupe en particulier d’obtenir l’accès au réseau à un moment opportun, par exemple, lorsqu’il n’y a pas d’autres machines qui communiquent entre elles, ou lorsque la permission d’accéder au réseau a été spécifiquement accordée. Au niveau de cette couche, les bits et les octets sont assemblés en trames, ou vice versa. La sous- couche LLC emballe les octets qu’elle reçoit de la sous- couche MAC et les présente dans un format que pourra lire la couche Réseau, qui se trouve au-dessus.
Physique 1
Répéteur
La couche physique se préoccupe de la selon laquelle les bits et les octets sont envoyés et reçus. C’est la couche où sont définis le matériel, les connecteurs, la longueur de câble et les spécifications de signalisation.

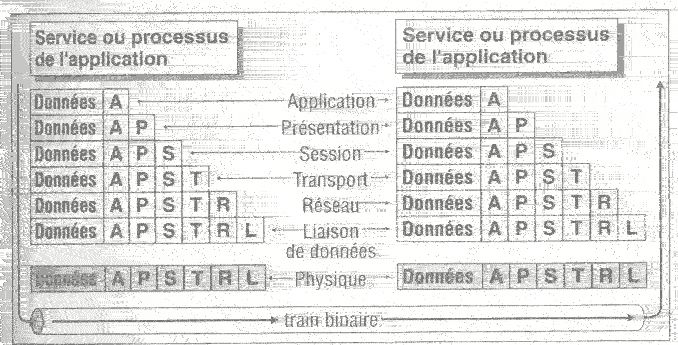

Simplifions le fonctionnement du modèle OSI par l’exemple : lorsque la couche Application reçoit un paquet de données électroniques d’une application ou d’un service, elle traite cette information d’une certaine façon, lui ajoute un en-tête et l’envoie à la couche OSI suivante. Les données sont ainsi transmises jusqu’en bas du modèle, c’est- à dire jusqu’à la couche physique, chaque couche traitant les données à sa manière et leur ajoutant son en-tête Les données sont ensuite acheminées sur le réseau jusqu’à une autre machine. Cette machine reçoit les données et les envoie à toutes les couches, du bas vers le haut. Chaque couche traite les données, retire les informations d’en-tête qui la concerne et transmet les données à la couche supérieure
Chaque couche du modèle OSI ne connaît que la couche qui se trouve juste au-dessus d’elle et celle qui se trouve juste en-dessous. En outre, chaque couche maintient des communications logiques avec la couche qui lui correspond dans une autre machine et ne sait rien des processus sous- adjacents réalisés par les autres couches.
