La communication entre systèmes informatique s’effectue via des liaisons dont les principaux éléments sont définis par les différentes normes du CCITT(Comité Consultatif Internationnal des Téléphones et Télégraphes).
ETTD : Equipement Terminal de Traitement de Données.
ETCD : Equipement de Terminaison de Circuit de Données.
Situé à l’extrémité de la liaison ETTD qui intègre un contrôleur de communication peut être un ordinateur, un terminal, une imprimante ou plus généralement tout équipement qui ne connecte pas directement à la ligne de transmission.

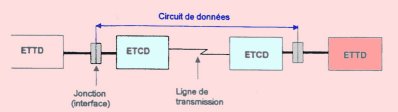

La transmission des données sur la ligne est assurée par l’ETCD qui peut être un modem, un multiplexeur, un concentrateur ou simplement un adapteur (pseudo- modem).
L’ETCD, la plupart du temps un modem, a deux fonctions essentielles :
L’adaptation du signal binaire entre l’ETTD et la ligne de transmission, ce qui correspond généralement à un codage et une modulation(ou une démodulation et un décodage suivant qu’il émet ou reçoit)
La gestion de la liaison comprenant l’établissement, le maintien et la libération de la ligne à chaque extrémité.
Le transfert d’information entre deux systèmes informatiques peut s’effectuer, en fonction des besoins et des caractèristiques des éléments, suivant trois modes d’exploitation de la liaison.
Liaison simplex :
Le système A est un émetteur, le système B est un récepteur, les données sont transmises dans un seul sens. L’exploitation en mode unidirectionnel est justifiée pour les systèmes dont le récepteur n’a jamais besoin d’émettre(Liaisons radio ou télévision).
Liaison semi-duplex (Half duplex) :
La transmission est possible dans les deux sens mais non simultanément, l’exploitation est en mode bidirectionnel à l’alternat. Ce type de liaison est utilisé lorsque le support physique est commun aux deux sens de transmission (cas des lignes téléphoniques) et ne possède pas une largeur de bande suffisante pour permettre des liaisons bidirectionnelles simultanées par modulation de deux fréquences porteuses différentes ; des procédures particulières permettent alors d’inverser le sens de transmission .
Liaison duplex intégral(Full Duplex) :
Les données peuvent être émises ou reçues simultanément dans les deux sens, l’exploitation est en mode bidirectionnel simultané.
A chaque sens de transmission correspond un canal de communication propre ; lorsque le support physique est commun aux deux sens de transmission, chaque canal correspond à une bande de fréquence.
Norme V28 :
La norme V28 définit les caractéristiques électriques des signaux. Le support de transmission pour chaque signal est réalisé sur un fil référencé par rapport à une masse commune, ce qui réduit le nombre de fils mais limite les débits et les distances entre systèmes .
Norme V11(RS422 et RS485) :
La norme V11 définit les caractéristiques électriques des signaux sur un support de transmission différentiel : deux fils correspondant à des niveaux complémentaires sont utilisés pour chaque signal ce qui assure dans tous les cas une tension différentielle équilibrée et limite l’influence des sources de bruits extérieurs et des masses.
Cette norme est utilisée pour des transmissions sur de plus grandes distances et pour des débits plus élevées.
Définition :

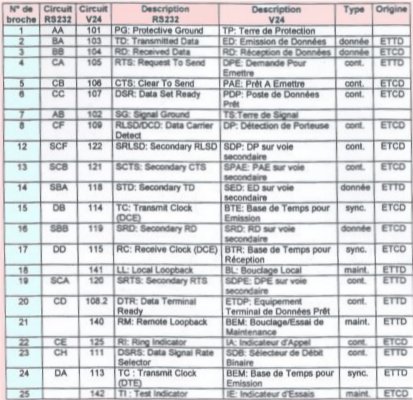

Conçue à l’origine pour la connexion d’équipements avec des réseaux de télécommunications de type analogique(réseau téléphonique), la norme V24 définit les caractéristiques fonctionnelles de la jonction entre ETTD et un ETCD pour un connecteur 25 broches (DB25), à chaque broche correspond un circuit, dit circuit de jonction, son numéro d’identification ou numéro et sa fonction spécifique.
La norme V24 est fonctionnelle équivalente à la norme RS232 , la norme RS449 très proche définit les interfaces fonctionnelles et mécaniques pour des transmissions généralement synchrones jusqu’à 2 Mbits/s, elle est associé à la norme V11 sur un connecteur 37 broches(DB37).
Câblages :

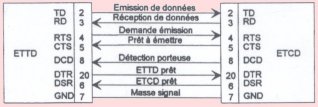

Le seul câblage normalisé correspond à une liaison V24 entre ETTD et ETCD, dans ce cas le connecteur situé sur l’ETTD doit être de genre mâle, celui de l’ETCD de genre, ce qui impose un câble avec deux connecteurs de genre différents.
Les signaux de contrôle sont souvent utilisés pour la gestion de
flux lors d’une liaison locale en duplex intégral entre deux ETTD(hors

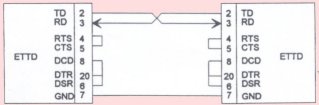

normes), notamment pour une liaison de type null modem.
Définition :
L’avis CCITT X21 définit les caractéristiques fonctionnelles de la jonction entre un ETTD et un ETCD pour la connexion d ‘équipements synchrones à un réseau de type numérique(RNIS, réseaux locaux). L’interface X21 permet des débits plus importants que l’interface V24(Couramment 64 Kbits/s), des temps d’établissement plus courts et utilise un nombre limité de circuits. L’adaptation des équipements pourvus d’interfaces V24 aux réseaux numériques synchrones est par ailleurs définie par les procédures de l’avis X21 bis.
